| Material: | Stal węglowa/stal nierdzewna | Certificates: | Bv ,, CCS, ISO, TS |
| Capaicty: | 5-5000 NM3/H. | Purity: | 95%-99,9995% |
| Dew point: | -70 ℃ | Operate power: | 1 kW |
| Application: | System/instalacja wytwarzania azotu dla linii produkcyjnej skraplania LNG | ||
| High Light: | Generator azotu PSA z certyfikatem BV,Skraplacz gazu ziemnego Generator azotu PSA,Przemysłowa linia produkcyjna azotu PSA |
||

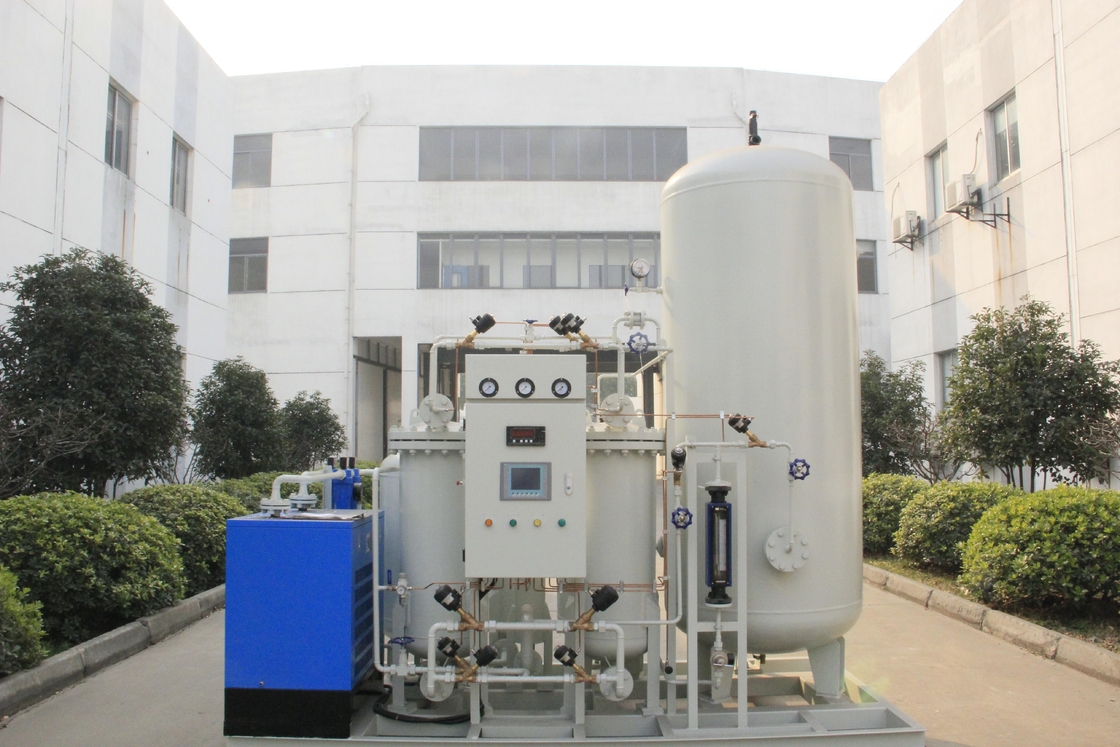

Linia produkcyjna do skraplania LNG Generator azotu PSA z certyfikatem BV
Generator azotu PSA
1) Czystość N2: 99-99,9995%
2) Przepływ N2: 3-3000Nm3/h
3) Ciśnienie N2: 1-8 bar (regulowane)
4) Sterownik PLC SIMENS
Generator azotu dobrej jakości
1) Obsługa wspomagana komputerowo
2) Prosta konstrukcja techniczna
3) Łatwa konserwacja
4) Niskie zużycie energii
Co to jest PSA?
Jest to technologia stosowana do produkcji gazowego azotu na miejscu.
Węgiel molekularny (CMS) adsorbuje cząsteczki tlenu i pary wodnej pod wysokim ciśnieniem - jednocześnie przepuszczając azot, dzięki czemu azot jest oddzielany od powietrza.
Jednostki montowane na ramie mogą być dostarczane zgodnie z wymaganiami klienta.
Proces technologiczny
Systemy produkcji azotu naszej firmy są projektowane i produkowane w oparciu o zasadę
adsorpcji zmiennociśnieniowej (PSA). Powietrze atmosferyczne, po sprężeniu i oczyszczeniu w celu usunięcia oleju, wody i pyłu, dostaje się do urządzenia adsorpcyjnego z dwoma wieżami adsorpcyjnymi wypełnionymi
sitem molekularnym węglowym (CMS). Sprężone powietrze przepływa do wieży adsorpcyjnej od dołu do góry.
W procesie cząsteczki tlenu są adsorbowane, podczas gdy azot wypływa z górnej części wieży adsorpcyjnej, a następnie trafia do zbiornika buforowego dla azotu zanieczyszczonego. Po pewnym czasie CMS w wieży adsorpcyjnej jest nasycony zaadsorbowanym tlenem. W tym czasie potrzebna jest regeneracja. Jest to
realizowane poprzez zatrzymanie etapu adsorpcji i obniżenie ciśnienia w wieży adsorpcyjnej. Adsorpcja i regeneracja są przeprowadzane naprzemiennie w dwóch wieżach adsorpcyjnych, aby zapewnić ciągłą produkcję
gazu azotowego.
Komponenty całego systemu
Cały system produkcji azotu składa się głównie ze sprężarki powietrza, zbiornika sprężonego powietrza
odbiornika, filtrów, osuszacza chłodniczego, generatora azotu PSA i zbiornika odbiorczego azotu.
W przypadku sprężarek powietrza, znane marki, takie jak Atlas Copco, Ingersoll Rand, mogą być dostępne
w naszej firmie do dopasowania do generatorów azotu PSA.
W przypadku filtrów dostępne są elementy marek Hankison, Domnick.
W przypadku osuszaczy chłodniczych mamy J.mec, pierwszą markę w Chinach, a także Hanzhou Union Filter, profesjonalnego producenta osuszaczy i filtrów.
Specyfikacje:
Wydajność/przepływ azotu: 3-3000Nm³/h
Czystość azotu: 95%-99,9995% (95%, 97%, 98%, 99%, 99,5%, 99,9%, 99,99%, 99,999%, 99,9995%)
|
Nie |
Model |
Wydajność (Nm3/h) |
Czystość |
Moc (KW) |
Wymiary całkowite (mm) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
99,9% 99,5% 99% 95% |
0,5 |
1800*1400*1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
99,99% 99,9% 99,5% 99% |
0,5 |
1800*1400*1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
99,99% 99,9% 99,5% 99% |
0,5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
99,99% 99,9% 99,5% 99% |
0,5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
99,99% 99,9% 99,5% 99% |
0,5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
99,99% 99,9% 99,5% 99% |
0,5 |
2400*1900*2200 |
|
25 26 27 28 |
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
99,99% 99,9% 99,5% 99% |
0,5 |
2500*2100*2500 |
|
29 30 31 32 |
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
99,99% 99,9% 99,5% 99% |
0,5 |
2600*2200*2850 |
|
33 34 35 36 |
PN-60-49 PN-90-39 PN-160-295 PN-190-29 |
60 90 160 190 |
99,99% 99,9% 99,5% 99% |
0,5 |
2800*2200*2500 |
|
37 |
PN-80-49 |
80 |
99,99% |
0,5 |
|
|
38 39 40 |
PN-120-39 PN-200-295 PN-250-29 |
120 200 250 |
99,9% 99,5% 99% |
0,5 |
3200*1400*2800 |
|
41 42 43 44 |
PN-100-49 PN-140-39 PN-250-295 PN-290-29 |
100 140 250 290 |
99,99% 99,9% 99,5% 99% |
0,5 |
3500*1500*2800 |
|
... |
... |
... |
... |
... |
... |
|
Uwaga: Więcej informacji prosimy o kontakt z Joshining Energy & Technology Co.,Ltd lub wysłanie e-maila bezpośrednio do nas |
|||||
1Zakres zastosowania generatora azotu dobrej jakości
Nadaje się do zastosowania w przemyśle chemicznym przy zapotrzebowaniu na azot na małą skalę, produkcji i napełniania azotu
oraz napełniania roztworów do wstrzykiwań, roztworów do transfuzji i płynów doustnych w przemyśle farmaceutycznym, przedmuchu i wymiany instrumentów w laboratorium, konserwacji żywności poprzez napełnianie azotu w przemyśle spożywczym,
mieszania napojów i ekspansji żywności.
2 Główne cechy generatora azotu dobrej jakości
1) Urządzenie przyjmuje nowo zaprojektowaną technikę napełniania i serwis.
2) Specjalna konstrukcja obejściowa zapewnia niższe zużycie energii i wyższe wyniki produkcji.
3) Importowany zintegrowany zawór pneumatyczny z oryginalnym opakowaniem gwarantuje w większym stopniu niezawodność.
4) Obsługa wspomagana komputerowo z prostą konstrukcją techniczną ułatwia konserwację urządzenia.
3 Parametry techniczne generatora azotu dobrej jakości
Wydajność produkcji azotu: 3-3000Nm³/h
Moc: 0,5 KW
Czystość: ≥99,995%
Punkt rosy: ≤-70°C
Ciśnienie źródła powietrza: 0,8-1,0 MPa
Ciśnienie produkcji azotu: 0,1-0,7 MPa
Doskonałe cechy energooszczędne zmniejszają koszty powietrza:
1. Zaawansowany przepływ procesu bezpośrednio zmniejsza zużycie sprężonego powietrza.
2. Światowej sławy sito molekularne zapewnia maksymalną oszczędność energii.
3. Zaawansowana technologia adaptacji obciążenia dodatkowo oszczędza energię.
4. Najbardziej niezawodny proces oczyszczania powietrza zapewnia wydajność adsorpcji i żywotność sita molekularnego.
5. Zawór objęty patentem krajowym gwarantuje stabilną pracę urządzenia.
6. Zbiornik powietrza zapewnia stabilne zużycie powietrza w systemie.
7. Zbiornik buforowy azotu zapewnia stabilne dostarczanie gazu w systemie.
8. Technologia zagęszczania objęta patentem krajowym zapewnia długą żywotność CMS.
9. Nadzór i kontrola na odległość.
10. Profesjonalne technologie zapewniają niezawodne dostarczanie gazu.
11. Przyjazny interfejs człowiek-maszyna.
