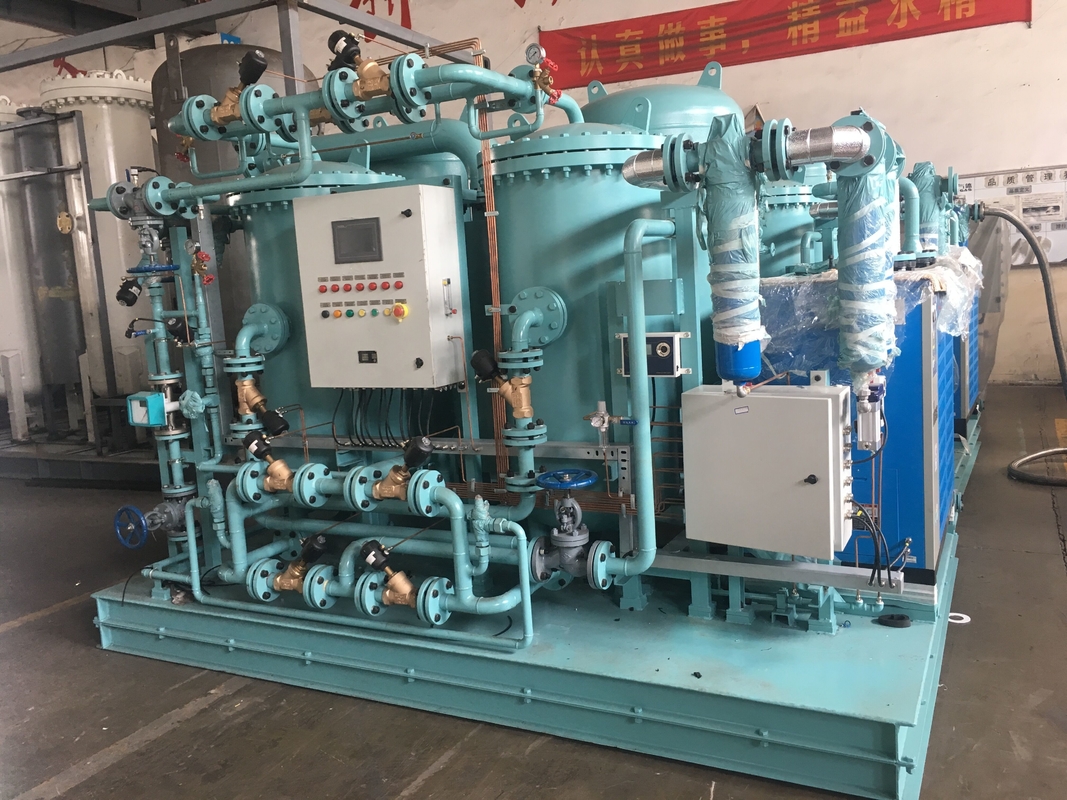

System wytwarzania azotu Linia produkcyjna do oczyszczania ścieków i gazów
| Material: | Stal węglowa/stal nierdzewna | Certificates: | Bv ,, CCS, ISO, TS |
| Capaicty: | 5-5000 NM3/H. | Purity: | 95%-99,9995% |
| Dew point: | -70 ℃ | Operate power: | 1 kW |
| Application: | System wytwarzania azotu do ścieków, linia produkcyjna do oczyszczania gazów odlotowych | ||
| High Light: | Generator azotu PSA do oczyszczania ścieków,System wytwarzania azotu do oczyszczania gazu,Linia produkcji azotu przemysłowego z gwarancją |
||
Linia produkcyjna do uzdatniania ścieków i gazów z systemu wytwarzania azotu
Generator azotu PSA
1) Czystość N2: 99-99,9995%
2) Przepływ N2: 3-3000Nm3/h
3) Ciśnienie N2: 1-8 bar (regulowane)
4) Sterownik SIMENS PLC
Co to jest PSA?
Jest to technologia stosowana do wytwarzania gazowego azotu na miejscu.
Sito molekularne węglowe (CMS) adsorbuje cząsteczki tlenu i pary wodnej pod wysokim ciśnieniem - jednocześnie przepuszczając azot, dzięki czemu azot jest oddzielany od powietrza.
Jednostki montowane na ramie mogą być dostarczane zgodnie z wymaganiami klienta.
Proces technologiczny
Systemy wytwarzania azotu naszej firmy są projektowane i produkowane w oparciu o zasadę
adsorpcji zmiennociśnieniowej (PSA). Powietrze atmosferyczne, po sprężeniu i oczyszczeniu w celu usunięcia oleju, wody i pyłu, dostaje się do urządzenia adsorpcyjnego z dwoma wieżami adsorpcyjnymi wypełnionymi
sitem molekularnym węglowym (CMS). Sprężone powietrze przepływa do wieży adsorpcyjnej od dołu do góry.
W procesie cząsteczki tlenu są adsorbowane, podczas gdy azot wypływa z górnej części wieży adsorpcyjnej, a następnie trafia do zbiornika buforowego dla azotu zanieczyszczonego. Po pewnym czasie CMS w wieży adsorpcyjnej jest nasycony zaadsorbowanym tlenem. W tym czasie potrzebna jest regeneracja. Jest ona
realizowana poprzez zatrzymanie etapu adsorpcji i obniżenie ciśnienia w wieży adsorpcyjnej. Adsorpcja i regeneracja są przeprowadzane naprzemiennie w dwóch wieżach adsorpcyjnych, aby zapewnić ciągłe wytwarzanie
gazu azotowego.
Komponenty całego systemu
Cały system wytwarzania azotu składa się głównie ze sprężarki powietrza, zbiornika sprężonego powietrza,
filtrów, osuszacza chłodniczego, generatora azotu PSA i zbiornika odbiorczego azotu.
W przypadku sprężarek powietrza, znane marki, takie jak Atlas Copco, Ingersoll Rand, mogą być dostępne
w naszej firmie do dopasowania do generatorów azotu PSA.
W przypadku filtrów dostępne są elementy marek Hankison, Domnick.
W przypadku osuszaczy chłodniczych mamy J.mec, pierwszą markę w Chinach, a także Hanzhou Union Filter, profesjonalnego producenta osuszaczy i filtrów.
Ulepszenia:Aby zapewnić lepszą jakość i dłuższą żywotność, główne części, takie jak CMS
i PLC, używamy światowej sławy marek Japan Takeda i MITSUBISHI, do zaworów używamy niemieckich zaworów elektromagnetycznych i pneumatycznych Burkert.
Specyfikacje:
Pojemność/przepływ azotu: 3-3000Nm³/h
Czystość azotu: 95%-99,9995% (95%, 97%, 98%, 99%, 99,5%, 99,9%, 99,99%, 99,999%, 99,9995%)
|
Nr |
Model |
Pojemność (Nm3/h) |
Czystość |
Moc (KW) |
Całkowity rozmiar (mm) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
99,9% 99,5% 99% 95% |
0,5 |
1800*1400*1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
99,99% 99,9% 99,5% 99% |
0,5 |
1800*1400*1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
99,99% 99,9% 99,5% 99% |
0,5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
99,99% 99,9% 99,5% 99% |
0,5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
99,99% 99,9% 99,5% 99% |
0,5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
99,99% 99,9% 99,5% 99% |
0,5 |
2400*1900*2200 |
|
25 26 27 28 |
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
99,99% 99,9% 99,5% 99% |
0,5 |
2500*2100*2500 |
|
29 30 31 32 |
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
99,99% 99,9% 99,5% 99% |
0,5 |
2600*2200*2850 |
|
33 34 35 36 |
PN-60-49 PN-90-39 PN-160-295 PN-190-29 |
60 90 160 190 |
99,99% 99,9% 99,5% 99% |
0,5 |
2800*2200*2500 |
|
37 |
PN-80-49 |
80 |
99,99% |
0,5 |
|
|
38 39 40 |
PN-120-39 PN-200-295 PN-250-29 |
120 200 250 |
99,9% 99,5% 99% |
0,5 |
3200*1400*2800 |
|
41 42 43 44 |
PN-100-49 PN-140-39 PN-250-295 PN-290-29 |
100 140 250 290 |
99,99% 99,9% 99,5% 99% |
0,5 |
3500*1500*2800 |
|
... |
... |
... |
... |
... |
... |
|
Uwaga:Więcej informacji prosimy o kontakt z Joshining Energy & Technology Co.,Ltd lub wysłanie e-maila bezpośrednio do nas |
|||||
Cechy techniczne:
1.Wysoka czystość.
Gaz azotowy o czystości 99,9995% jest produkowany w jednym procesie bez
urządzeń oczyszczających.
2.Doskonała oszczędność energii
Unikalny rozkład przepływu gazu, zaawansowana technologia oszczędzania energii,
doskonałe sito molekularne sprawiają, że generator azotu HUILIN oszczędza energię
o 10-20% w porównaniu do innych.
3.Stabilna praca, długa żywotność
Unikalna technologia cylindra zaciskowego skutecznie przedłużająca żywotność
sita molekularnego.
4.Wysoki stopień automatyzacji
Technologia automatycznego sterowania może przełączać maszyny jednym klawiszem
i umożliwia zdalne i scentralizowane sterowanie bez nadzoru.
Jaka jest żywotność sit molekularnych węglowych (CMS)?
Zazwyczaj, przy normalnym użytkowaniu, żywotność CMS wynosi około 5 do 8 lat.
Jaki jest cykl wymiany wkładu filtra?
Zazwyczaj wkład filtra wymaga wymiany co 6 do 8 miesięcy.
