| Material: | Stal węglowa/stal nierdzewna | Certificates: | Bv ,, CCS, ISO, TS |
| Capaicty: | 5-5000 NM3/H. | Purity: | 95%-99,9995% |
| Dew point: | -40 ℃ | Operate power: | 1 kW |
| High Light: | Generator azotu PSA typu kontenerowego,Generator azotu PSA dla branży naftowej i gazowej,Generator azotu do zbiornika ciśnieniowego |
||

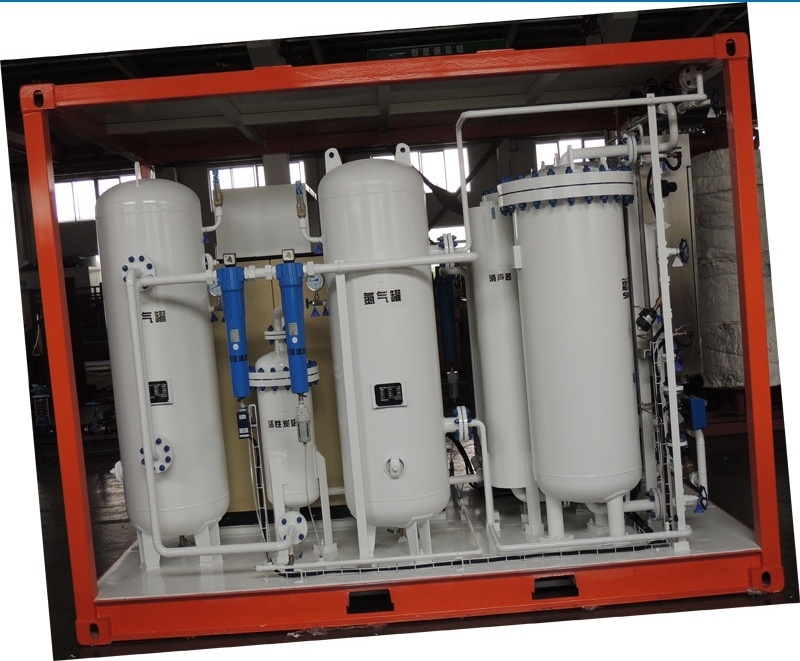

Kontenerowy generator azotu PSA dla zbiorników ciśnieniowych i rurociągów w przemyśle naftowym i gazowym
Opis:
|
Nr |
Pozycja |
Uwagi |
|
1 |
Azot |
Wysoka czystość 99,9995% |
|
2 |
Energia |
Doskonała oszczędność energii |
|
3 |
Żywotność |
＞20 lat |
|
4 |
Sposób obsługi |
W pełni automatyczny |
|
5 |
Certyfikaty |
CE,TUV,,CCS zatwierdzone |
Wprowadzenie:
(1) Co to jest technologia PSA?
Technologia PSA jest bardzo dojrzałą technologią i istnieje od lat 70. XX wieku. W rzeczywistości tysiące
zakładów PSA obsługuje klientów na całym świecie. Dostarczyliśmy nasze zakłady PSA klientom w ponad
56 krajach.
Poniżej wyjaśniamy technologię PSA za pomocą prostego schematu procesu.
Powietrze składa się w 78% z azotu i w 21% z tlenu. Technologia generowania azotu PSA działa na zasadzie
separacji powietrza poprzez adsorpcję tlenu i separację azotu.
Proces adsorpcji wahadłowej ciśnieniowej (PSA Nitrogen) składa się z 2 zbiorników wypełnionych węglowymi sitem molekularnym
(CMS). (szczegóły zbiorników na poniższym obrazie).
Krok 1: Adsorpcja
Wstępnie przefiltrowane sprężone powietrze jest przepuszczane przez jeden zbiornik wypełniony CMS. Tlen jest adsorbowany przez CMS
a azot jest wydzielany jako gaz produktowy. Po pewnym czasie pracy CMS wewnątrz tego zbiornika
jest nasycony tlenem i nie może już adsorbować.
Krok 2: Desorpcja
Po nasyceniu CMS w zbiorniku proces przełącza generowanie azotu na drugi zbiornik
jednocześnie pozwalając nasyconej warstwie rozpocząć proces desorpcji i regeneracji. Gaz odpadowy
(tlen, dwutlenek węgla itp.) jest odprowadzany do atmosfery.
Krok 3: Regeneracja
Aby zregenerować CMS w zbiorniku część azotu produkowanego przez drugą kolumnę jest przepuszczana
do tej kolumny. Pozwala to na szybką regenerację CMS i przygotowanie go do produkcji w
następnym cyklu.
Cykl procesu między dwoma zbiornikami zapewnia ciągłą produkcję czystego
azotu.
Zalety naszych generatorów azotu PSA:
· Doświadczenie - Dostarczyliśmy ponad 1000 generatorów azotu na cały świat.
· Niemiecka technologia - Mamy niemiecką współpracę w zakresie naszej technologii i dostosowaliśmy tę
technologię do uzyskania własnych przewag w kilku kluczowych obszarach.
· Zautomatyzowana obsługa - Produkowane przez nas zakłady gazowe azotu PSA wykorzystują pełną automatyzację
i nie wymagają personelu do obsługi zakładu gazowego.
· Niskie zużycie energii - Gwarantujemy bardzo niskie zużycie energii do produkcji azotu dzięki
optymalnej konstrukcji umożliwiającej efektywne wykorzystanie sprężonego powietrza i maksymalizację produkcji gazu azotowego.
Specyfikacje:
|
Nr |
Model |
Wydajność(Nm3/h) |
Czystość |
Moc(KW) |
Rozmiar całkowity(mm) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
99,9% 99,5% 99% 95% |
0,5 |
1800*1400*1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
99,99% 99,9% 99,5% 99% |
0,5 |
1800*1400*1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
99,99% 99,9% 99,5% 99% |
0,5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
99,99% 99,9% 99,5% 99% |
0,5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
99,99% 99,9% 99,5% 99% |
0,5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
99,99% 99,9% 99,5% 99% |
0,5 |
2400*1900*2200 |
|
25 26 27 28 |
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
99,99% 99,9% 99,5% 99% |
0,5 |
2500*2100*2500 |
|
29 30 31 32 |
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
99,99% 99,9% 99,5% 99% |
0,5 |
2600*2200*2850 |
|
33 34 35 36 |
PN-60-49 PN-90-39 PN-160-295 PN-190-29 |
60 90 160 190 |
99,99% 99,9% 99,5% 99% |
0,5 |
2800*2200*2500 |
|
37 |
PN-80-49 |
80 |
99,99% |
0,5 |
|
|
38 39 40 |
PN-120-39 PN-200-295 PN-250-29 |
120 200 250 |
99,9% 99,5% 99% |
0,5 |
3200*1400*2800 |
|
41 42 43 44 |
PN-100-49 PN-140-39 PN-250-295 PN-290-29 |
100 140 250 290 |
99,99% 99,9% 99,5% 99% |
0,5 |
3500*1500*2800 |
|
... |
... |
... |
... |
... |
... |
|
Uwaga:Więcej informacji proszę o kontakt z Joshining Energy & Technology Co.,Ltd lub wysłanie e-maila bezpośrednio do nas |
|||||
Bardziej niezawodne:
* standaryzowane systemy separacji powietrza oparte na sprawdzonych, nowoczesnych technologiach z historii wielu
lat zastosowań w różnych dziedzinach.
* Uproszczona koncepcja projektowania z znacznie mniejszą liczbą części ruchomych gwarantuje maksymalną niezawodność i
minimalną konserwację
Bardziej ekonomiczne:
* Bardziej zaawansowane i bardziej ekonomiczne moduły separacji powietrza.
* System sterowania składem REFLUX zmniejsza zużycie powietrza, oszczędzając koszty energii.
* Opatentowany system efektywności energetycznej (EES) umożliwia naszym systemom produkcję gazów produktowych w zależności od
rzeczywistego zapotrzebowania.
Bardziej wygodne:
* Zdywersyfikowany system monitorowania i sterowania umożliwia wyświetlanie parametrów wydajności, czystości i ciśnienia
gazów produktowych online na ekranie panelu, daje alarm o problemach z działaniem i przypomina o
konserwacji.
* Rozwiązanie pod klucz i wstępnie skonfigurowane.
* Konstrukcja montowana na płycie pozwala na łatwy montaż.
Zastosowanie:
Statek zbiornikowiec
Statek chemiczny
Statek LNG
Projekt naftowy i gazowy
W ciągu ostatnich 10 lat około 98% starych klientów niezmiennie wybiera Joshining
Dlaczego zawsze wybierają Joshining?
Wieloletnie doświadczenie i ekspertyza w produkcji i dostarczaniu zakładów gazowych;
,CCS,TS certyfikowana firma dla wysokiej jakości zakładów gazowych i najlepszych usług posprzedażowych; Joshining jest rzadką firmą, która posiada licencję TS (licencja na produkcję specjalistycznego sprzętu)
Certyfikat CCS(CHINA CLASSIFICATION SOCIETY), Joshining może również produkować morskie generatory azotu.
Doskonała infrastruktura zespołu składającego się z doświadczonych i wykwalifikowanych inżynierów.
Wyrafinowany i rozwinięty dział badań i rozwoju wspierający instalację i użytkowanie zakładów.
