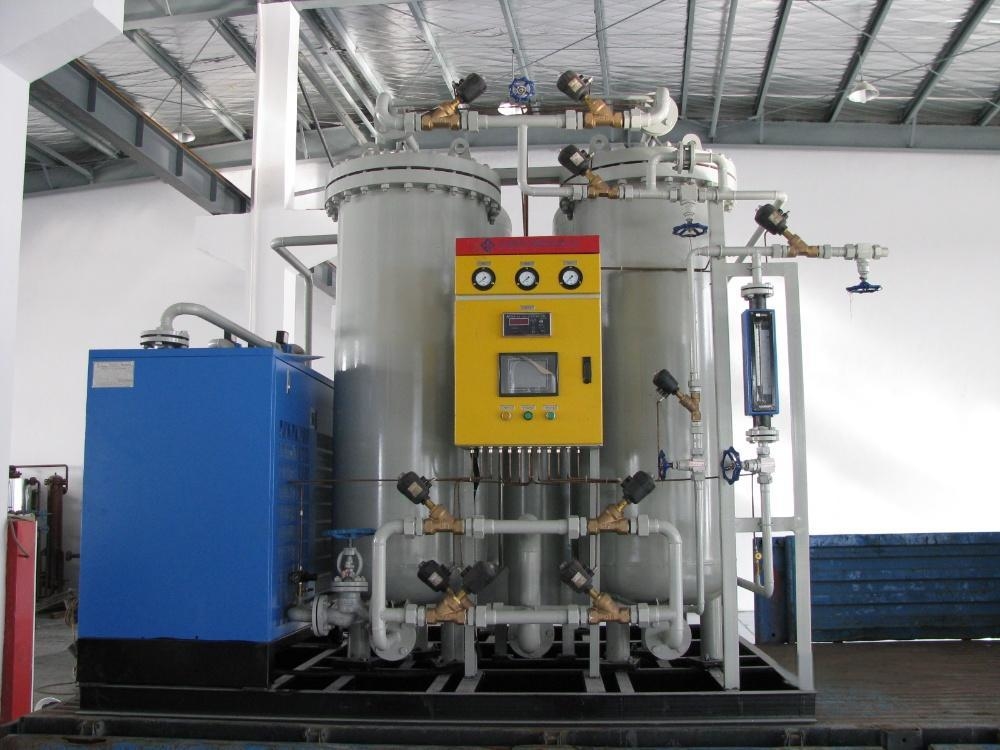

Morski generator azotu / morska instalacja azotu / morski generator azotu dla ropy i gazu / LNG
| Material: | Stal węglowa/stal nierdzewna | Certificates: | Bv ,, CCS, ISO, TS |
| Capaicty: | 5-5000 NM3/H. | Purity: | 95%-99,99% |
| Dew point: | -40 ℃ | Operate power: | 1 kW |
| High Light: | Morski generator azotu do LNG,Generator azotu PSA dla ropy i gazu,Morska instalacja azotowa z technologią PSA |
||
System pakietu generatora azotu BV, CCS, ISO, TS Electron
Opis:
(1) Generator azotu
1.1) Wysoka czystość
1.2) Doskonała oszczędność energii
1.3) Płynna praca, długa żywotność
1.4) Automatyczna obsługa
1.5) Certyfikat: ISO9001:2008
Wprowadzenie:
(1) Co to jest technologia PSA?
Technologia PSA jest bardzo dojrzałą technologią i istnieje od lat 70. XX wieku. W rzeczywistości tysiące
zakładów PSA obsługuje klientów na całym świecie. Dostarczyliśmy nasze zakłady PSA klientom w ponad
56 krajach.
Poniżej wyjaśniamy technologię PSA za pomocą prostego schematu procesu.
Powietrze składa się w 78% z azotu i w 21% z tlenu. Technologia generowania azotu PSA działa na zasadzie
separacji powietrza poprzez adsorpcję tlenu i separację azotu.
Proces adsorpcji zmiennociśnieniowej (PSA Nitrogen) składa się z 2 zbiorników wypełnionych węglowymi sitem molekularnym
(CMS). (szczegóły zbiorników na poniższym obrazie).
Krok 1: Adsorpcja
Wstępnie przefiltrowane sprężone powietrze przepływa przez jeden zbiornik wypełniony CMS. Tlen jest adsorbowany przez CMS
a azot jest wyprowadzany jako gaz produktowy. Po pewnym czasie pracy CMS wewnątrz tego zbiornika
nasyca się tlenem i nie może już adsorbować.
Krok 2: Desorpcja
Po nasyceniu CMS w zbiorniku, proces przełącza generowanie azotu na drugi zbiornik,
jednocześnie pozwalając nasyconej warstwie rozpocząć proces desorpcji i regeneracji. Gaz odpadowy
(tlen, dwutlenek węgla, itp.) jest odprowadzany do atmosfery.
Krok 3: Regeneracja
Aby zregenerować CMS w zbiorniku, część azotu produkowanego przez drugą kolumnę jest przepłukiwana
do tej kolumny. Pozwala to na szybką regenerację CMS i przygotowanie go do produkcji w
następnym cyklu.
Cykl procesu między dwoma zbiornikami zapewnia ciągłą produkcję czystego
azotu.
Zalety naszych generatorów azotu PSA:
· Doświadczenie - Dostarczyliśmy ponad 1000 generatorów azotu na cały świat.
· Niemiecka technologia - Mamy niemiecką współpracę w zakresie naszej technologii i dostosowaliśmy tę
technologię, aby uzyskać własne przewagi w kilku kluczowych obszarach.
· Zautomatyzowana obsługa - Produkowane przez nas zakłady gazowe PSA wykorzystują pełną automatyzację
i nie wymagają personelu do obsługi zakładu gazowego.
· Niskie zużycie energii - Gwarantujemy bardzo niskie zużycie energii do produkcji azotu dzięki
optymalnej konstrukcji, aby efektywnie wykorzystać sprężone powietrze i zmaksymalizować produkcję gazu azotowego.
Specyfikacje:
|
Nr |
Model |
Wydajność(Nm3/h) |
Czystość |
Moc(KW) |
Wymiary całkowite(mm) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
99,9% 99,5% 99% 95% |
0,5 |
1800*1400*1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
99,99% 99,9% 99,5% 99% |
0,5 |
1800*1400*1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
99,99% 99,9% 99,5% 99% |
0,5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
99,99% 99,9% 99,5% 99% |
0,5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
99,99% 99,9% 99,5% 99% |
0,5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
99,99% 99,9% 99,5% 99% |
0,5 |
2400*1900*2200 |
|
25 26 27 28 |
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
99,99% 99,9% 99,5% 99% |
0,5 |
2500*2100*2500 |
|
29 30 31 32 |
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
99,99% 99,9% 99,5% 99% |
0,5 |
2600*2200*2850 |
|
33 34 35 36 |
PN-60-49 PN-90-39 PN-160-295 PN-190-29 |
60 90 160 190 |
99,99% 99,9% 99,5% 99% |
0,5 |
2800*2200*2500 |
|
37 |
PN-80-49 |
80 |
99,99% |
0,5 |
|
|
38 39 40 |
PN-120-39 PN-200-295 PN-250-29 |
120 200 250 |
99,9% 99,5% 99% |
0,5 |
3200*1400*2800 |
|
41 42 43 44 |
PN-100-49 PN-140-39 PN-250-295 PN-290-29 |
100 140 250 290 |
99,99% 99,9% 99,5% 99% |
0,5 |
3500*1500*2800 |
|
... |
... |
... |
... |
... |
... |
|
Uwaga:Więcej informacji proszę o kontakt z Joshining Energy & Technology Co.,Ltd lub wysłanie e-maila bezpośrednio do nas |
|||||
Charakterystyka techniczna
1. Unikalne środki ochronne sita molekularnego w celu wydłużenia żywotności węgla
sita molekularnego.
2. Samodzielne urządzenie ciśnieniowe cylindra może zapobiec wyrzucaniu powietrza o wysokiej prędkości,
nie powoduje zjawiska pulweryzacji sita molekularnego. Wyposażone w system alarmowy ograniczenia osadzania
po osiągnięciu poziomu podłogi podróży, urządzenie wyda sygnał dźwiękowy i świetlny alarmu automatycznie.
3. Skonfigurowany interfejs zdalnego systemu sterowania DCS umożliwia monitorowanie stanu pracy systemu poprzez
komputer.
4. Inteligentne urządzenie do odpowietrzania azotu z blokadą zapewnia jakość azotu.
5. Doskonały projekt procesu i doskonałe charakterystyki oszczędności energii zmniejszają koszt gazu.
6. Rozsądna konstrukcja strukturalna sprawia, że transport, podnoszenie i instalacja są bardzo wygodne.
7. Wybór bezpiecznych i niezawodnych komponentów sterujących sprawia, że urządzenie może działać stabilnie i niezawodnie,
posiada również różne alarmy awarii.
8.Działa łatwo, działa stabilnie i ma wysoki stopień automatyzacji, może realizować pracę bez obsługi.
Zastosowanie:
Statek zbiornikowiec
Statek chemiczny
Statek LNG
Projekt naftowo-gazowy
W ciągu ostatnich 10 lat około 98% starych klientów niezmiennie wybiera Joshining
Dlaczego zawsze wybierają Joshining?
Wieloletnie doświadczenie i ekspertyza w produkcji i dostarczaniu zakładów gazowych;
, firma certyfikowana przez CCS,TS dla wysokiej jakości zakładów gazowych i najlepszych usług posprzedażowych; Joshining jest rzadką firmą, która posiada licencję TS (Licencja na produkcję specjalistycznego sprzętu)
Certyfikat CCS (CHINA CLASSIFICATION SOCIETY), Joshining może również produkować morskie generatory azotu.
Doskonały zespół ds. infrastruktury składający się z doświadczonych i wykwalifikowanych inżynierów.
Wyrafinowany i rozwinięty dział B+R wspierający instalację i użytkowanie zakładów.
