| Material: | Stal węglowa/stal nierdzewna | Capacity: | 5-5000 NM3/H. |
| Purity: | 95%-99,9995% | Dew point: | -70 ℃ |
| Certificates: | /CCS/BV/ISO/TS | Discharge pressure: | 0,3-0,6MPa |
| High Light: | Pakiet systemu generatora azotu PSA,system generatora azotu rafinerii ropy naftowej,System generatora azotu z certyfikatem ISO |
||

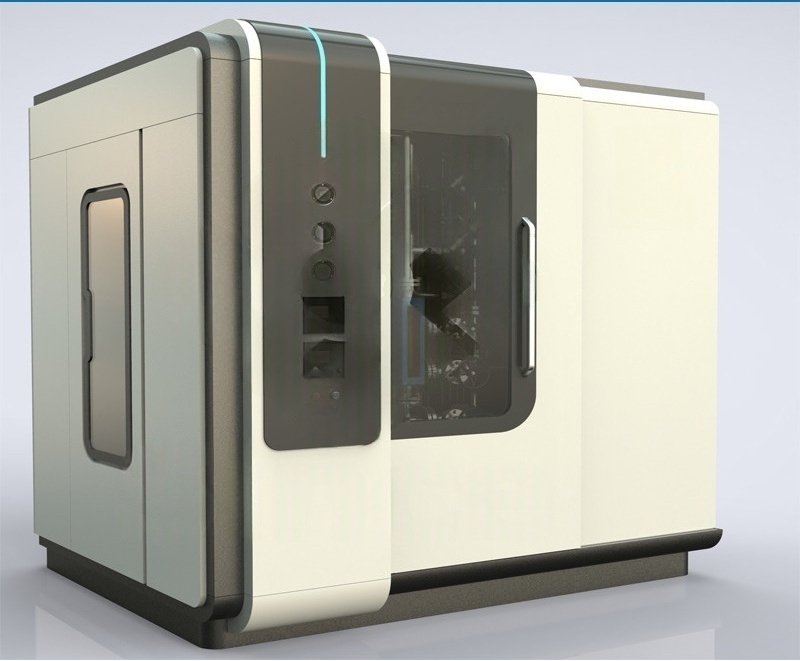

/CCS/BV/ISO/TS Azotownia dla rafinerii ropy naftowej
Opis:
(1) Generator azotu
1.1) Wysoka czystość
1.2) Doskonała oszczędność energii
1.3) Płynna praca, długa żywotność
1.4) Automatyczna obsługa
1.5) Certyfikat: ISO9001:2008
Wprowadzenie:
(1) Co to jest technologia PSA?
Technologia PSA jest bardzo dojrzałą technologią i istnieje od lat 70. XX wieku. W rzeczywistości tysiące
instalacji PSA obsługuje klientów na całym świecie. Dostarczyliśmy nasze instalacje PSA klientom w ponad 56
krajach.
Poniżej wyjaśniamy technologię PSA za pomocą prostego schematu procesu.
Powietrze składa się w 78% z azotu i w 21% z tlenu. Technologia generowania azotu PSA działa na zasadzie
separacji powietrza poprzez adsorpcję tlenu i separację azotu.
Proces adsorpcji zmiennociśnieniowej (PSA Nitrogen) składa się z 2 zbiorników wypełnionych węglowymi sitem molekularnym
(CMS). (patrz poniższy obrazek dla szczegółów zbiorników).
Krok 1: Adsorpcja
Wstępnie przefiltrowane sprężone powietrze jest przepuszczane przez jeden zbiornik wypełniony CMS. Tlen jest adsorbowany przez CMS
a azot jest wydzielany jako gaz produktowy. Po pewnym czasie pracy CMS wewnątrz tego zbiornika
nasyca się tlenem i nie może już adsorbować.
Krok 2: Desorpcja
Po nasyceniu CMS w zbiorniku, proces przełącza generowanie azotu na drugi zbiornik,
jednocześnie pozwalając nasyconej warstwie rozpocząć proces desorpcji i regeneracji. Gaz odpadowy
(tlen, dwutlenek węgla, itp.) jest odprowadzany do atmosfery.
Krok 3: Regeneracja
Aby zregenerować CMS w zbiorniku, część azotu produkowanego przez drugą kolumnę jest przepłukiwana
do tej kolumny. Pozwala to na szybką regenerację CMS i przygotowanie go do produkcji w
następnym cyklu.
Cykl procesu między dwoma zbiornikami zapewnia ciągłą produkcję czystego
azotu.
Zalety naszych generatorów azotu PSA:
· Doświadczenie - Dostarczyliśmy ponad 1000 generatorów azotu na cały świat.
· Niemiecka technologia - Mamy niemiecką współpracę w zakresie naszej technologii i udoskonaliliśmy tę
technologię, aby uzyskać własne przewagi w kilku kluczowych obszarach.
· Zautomatyzowana obsługa - Instalacje gazowe generatorów azotu PSA, które produkujemy, zawierają pełną automatyzację
i nie wymagają personelu do obsługi instalacji gazowej.
· Niskie zużycie energii - Gwarantujemy bardzo niskie zużycie energii do produkcji azotu dzięki
optymalnej konstrukcji, aby efektywnie wykorzystać sprężone powietrze i zmaksymalizować produkcję gazu azotowego.
Specyfikacje:
|
Nr |
Model |
Wydajność(Nm3/h) |
Czystość |
Moc(KW) |
Wymiary całkowite(mm) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
99,9% 99,5% 99% 95% |
0,5 |
1800*1400*1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
99,99% 99,9% 99,5% 99% |
0,5 |
1800*1400*1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
99,99% 99,9% 99,5% 99% |
0,5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
99,99% 99,9% 99,5% 99% |
0,5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
99,99% 99,9% 99,5% 99% |
0,5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
99,99% 99,9% 99,5% 99% |
0,5 |
2400*1900*2200 |
|
25 26 27 28 |
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
99,99% 99,9% 99,5% 99% |
0,5 |
2500*2100*2500 |
|
29 30 31 32 |
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
99,99% 99,9% 99,5% 99% |
0,5 |
2600*2200*2850 |
|
33 34 35 36 |
PN-60-49 PN-90-39 PN-160-295 PN-190-29 |
60 90 160 190 |
99,99% 99,9% 99,5% 99% |
0,5 |
2800*2200*2500 |
|
37 |
PN-80-49 |
80 |
99,99% |
0,5 |
|
|
38 39 40 |
PN-120-39 PN-200-295 PN-250-29 |
120 200 250 |
99,9% 99,5% 99% |
0,5 |
3200*1400*2800 |
|
41 42 43 44 |
PN-100-49 PN-140-39 PN-250-295 PN-290-29 |
100 140 250 290 |
99,99% 99,9% 99,5% 99% |
0,5 |
3500*1500*2800 |
|
... |
... |
... |
... |
... |
... |
|
Uwaga:Więcej informacji proszę skontaktować się z Joshining Energy & Technology Co.,Ltd lub wysłać do nas e-mail bezpośrednio |
|||||
Rysunki generatora azotu :
Bardziej niezawodne:
* standaryzowane systemy separacji powietrza oparte na sprawdzonych, nowoczesnych technologiach z wielu lat zastosowań w terenie.
* Uproszczona koncepcja projektowania z znacznie mniejszą liczbą części ruchomych gwarantuje maksymalną niezawodność i
minimalną konserwację
Bardziej ekonomiczne:
* Bardziej zaawansowane i bardziej ekonomiczne moduły separacji powietrza.
* System kontroli składu REFLUX zmniejsza zużycie powietrza, oszczędzając koszty energii.
* Opatentowany system efektywności energetycznej (EES) umożliwia naszym systemom produkcję gazów produktowych w zależności od
rzeczywistego zapotrzebowania.
Bardziej wygodne:
* Zdywersyfikowany system monitorowania i kontroli umożliwia wyświetlanie parametrów wydajności, czystości i ciśnienia
gazów produktowych na ekranie panelu w czasie rzeczywistym, alarmuje o problemach z działaniem i przypomina o
konserwacji.
* Rozwiązanie pod klucz i wstępne uruchomienie.
* Konstrukcja montowana na płycie podstawowej, łatwa instalacja.
Zastosowanie:
Produkcja chemiczna
. Cięcie laserowe
. Napełnianie opon
. Farmaceutyka
. Morskie
. Elektronika
. Przetwórstwo & pakowanie żywności
. Tworzywa sztuczne
. Obróbka cieplna
. Inne
W ciągu ostatnich 10 lat około 98% starych klientów niezmiennie wybiera Joshining
Dlaczego zawsze wybierają Joshining?
Wieloletnie doświadczenie i ekspertyza w produkcji i dostarczaniu instalacji gazowych;
, firma certyfikowana przez CCS,TS dla wysokiej jakości instalacji gazowych i najlepszych serwisów posprzedażowych; Joshining jest rzadką firmą, która posiada licencję TS (Licencja na produkcję specjalistycznego sprzętu)
Certyfikat CCS (CHINA CLASSIFICATION SOCIETY), Joshining może również produkować morskie generatory azotu.
Doskonała infrastruktura zespołu składającego się z doświadczonych i wykwalifikowanych inżynierów.
Wyrafinowane i rozwinięte centrum R&D wspierające instalację i użytkowanie instalacji.
