Pełna automatyzacja, generator azotu PSA, zastosowanie uniwersalne
Zasady generatora azotu PSA:
Generator azotu PSA wykorzystuje węglowe sito molekularne jako sorbent i wytwarza azot, wykorzystując zasadę PSA.Pod pewnym ciśnieniem węglowe sito molekularne ma inną zdolność adsorpcji tlenu/azotu, czyli znacznie większą zdolność adsorpcji tlenu niż azotu.Sterownik PLC steruje włączaniem/wyłączaniem zaworu pneumatycznego, aby realizować naprzemienną adsorpcję i desorpcję w dwóch wieżach zgodnie ze zmianą ciśnienia, przeprowadza separację tlenu od azotu i wytwarza azot o pożądanej czystości.

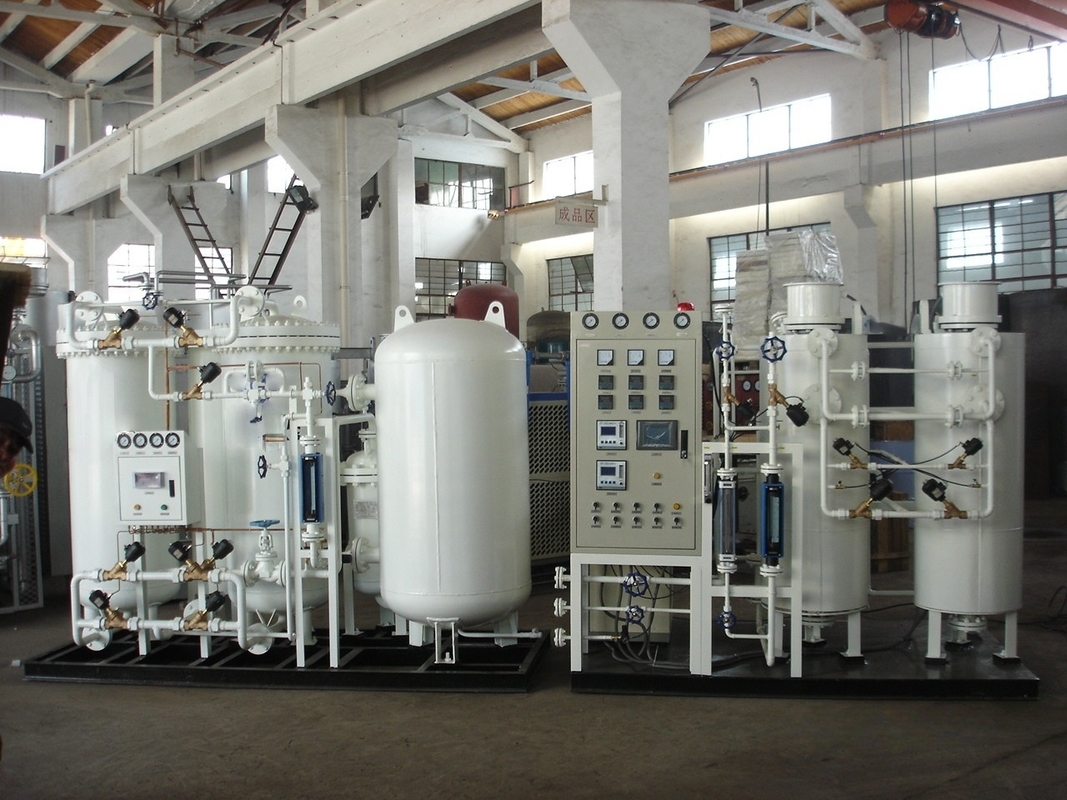

Generator azotu PSA obejmuje jedną sprężarkę powietrza, osuszacz powietrza i filtry czynnika chłodniczego, główny generator azotu, zbiornik buforowy powietrza i zbiornik buforowy azotu.Przy wymaganym wyższym ciśnieniu azotu, jedna całkowicie bezolejowa sprężarka azotu BROTIE zostanie wyposażona za generatorem azotu w celu zwiększenia ciśnienia azotu do wymaganego ciśnienia.
Sprężone powietrze jest oczyszczane przez osuszacz powietrza i filtry do pewnego poziomu, z którym może pracować główny generator.Bufor powietrza jest wbudowany w celu płynnego dostarczania sprężonego powietrza, zmniejszając w ten sposób wahania zapotrzebowania na pracę sprężarek powietrza.Generator wytwarza azot za pomocą technologii PSA (adsorpcja zmiennociśnieniowa), sprawdzonej w czasie metody wytwarzania azotu.Azot o pożądanej czystości jest dostarczany do zbiornika buforowego azotu w celu płynnego dostarczania gazu produktowego.Azot w zbiorniku buforowym utrzymywany jest pod ciśnieniem 6barg.Po całkowicie bezolejowej sprężarce azotu ciśnienie zostanie sprężone do wymaganego ciśnienia.Można go regulować, aby dostosować ciśnienie wylotowe za pomocą zaworu regulatora ciśnienia, dzięki czemu można go używać do określonego zastosowania.
Aplikacja generatora azotu PSA:
1) Konserwacja żywności poprzez napełnianie azotem i mieszanie napojów.
2) Ochrona przed azotem i napełnianie roztworu do wstrzykiwań, transfuzji i płynu doustnego w przemyśle farmaceutycznym
3) Przemysł chemiczny i nowych materiałów: chemiczny, elastyczny włókno uretanowe, guma, tworzywa sztuczne, opony, poliuretan, technologia biologiczna, półprodukty itp.
4) Przemysł elektroniczny: spawanie szczytowe, spawanie obwodowe, piezoelektryczność, porcelana elektroniczna, elektroniczna taśma miedziana, bateria, elektroniczny materiał stopowy itp.
Doskonałe funkcje generatora azotu PSA:
1. Zaawansowany przebieg procesu bezpośrednio zmniejsza zużycie sprężonego powietrza.
2. Słynne na całym świecie sito molekularne zapewnia maksymalną oszczędność energii.
3. Zaawansowana technologia adaptacji obciążenia dodatkowo oszczędza energię.
4. Najbardziej niezawodny proces oczyszczania powietrza zapewnia skuteczność adsorpcji i żywotność CMS.
5. Krajowy zawór patentowy gwarantuje stabilną pracę sprzętu.
6. Zbiornik powietrza zapewnia stabilne zużycie powietrza w systemie.
7. Zbiornik buforowy azotu zapewnia stabilne zasilanie instalacji gazowej.
8. Krajowa technologia zagęszczania patentów zapewnia długą żywotność CMS.
9. Nadzór i kontrola na odległość.
Powietrze składa się w 78% z azotu i w 21% z tlenu.Technologia wytwarzania azotu PSA działa na zasadzie separacji powietrza poprzez adsorpcję tlenu i separację azotu.
Proces adsorpcji zmiennociśnieniowej (PSA azot) obejmuje 2 naczynia wypełnione węglowymi sitami molekularnymi (CMS).(patrz zdjęcie poniżej, aby zobaczyć szczegóły statków).
Krok 1: Adsorpcja
Wstępnie przefiltrowane sprężone powietrze przepływa przez jedno naczynie wypełnione CMS.CMS adsorbuje tlen i
Azot wychodzi jako produkt gazowy.Po pewnym czasie działania, CMS wewnątrz tego statku dostaje
nasycone tlenem i nie mogą już adsorbować.
Krok 2: Desorpcja
Po nasyceniu CMS w naczyniu proces przełącza wytwarzanie azotu do drugiego naczynia,
jednocześnie pozwalając złożu nasyconemu rozpocząć proces desorpcji i regeneracji.Gazy odlotowe (tlen, dwutlenek węgla itp.) są odprowadzane do atmosfery.
Krok 3: Regeneracja
Aby zregenerować CMS w zbiorniku, usuwa się część azotu wytwarzanego przez drugą wieżę
w tę wieżę.Pozwala to na szybką regenerację CMS i udostępnia go do produkcji w kolejnym cyklu.
Cykliczny charakter procesu między dwoma naczyniami zapewnia ciągłą produkcję czystego
Azot.
Dane techniczne generatora azotu PSA:
|
NIE
|
Model
|
Wydajność (Nm3/godz.)
|
Czystość
|
Moc (kW)
|
Całkowity rozmiar (mm)
|
|
1
2
3
4
|
PN-3-39
PN-5-29
PN-5-295
PN-8-295
|
3
5
5
8
|
99,9%
99,5%
99%
95%
|
0,5
|
1800*1400*1500
|
|
5
6
7
8
|
PN-5-49
PN-8-39
PN-12-295
PN-15-29
|
5
8
12
15
|
99,99%
99,9%
99,5%
99%
|
0,5
|
1800*1400*1800
|
|
9
10
11
12
|
PN-10-49
PN-15-39
PN-25-295
PN-30-39
|
10
15
25
30
|
99,99%
99,9%
99,5%
99%
|
0,5
|
2000*1700*2250
|
|
13
14
15
16
|
PN-15-49
PN-22-39
PN-35-295
PN-45-29
|
15
22
35
45
|
99,99%
99,9%
99,5%
99%
|
0,5
|
2100*1800*2200
|
|
17
18
19
20
|
PN-20-49
PN-30-39
PN-50-295
PN-60-29
|
20
30
50
60
|
99,99%
99,9%
99,5%
99%
|
0,5
|
2200*1800*2200
|
|
21
22
23
24
|
PN-30-49
PN-45-39
PN-75-295
PN-88-29
|
30
45
75
88
|
99,99%
99,9%
99,5%
99%
|
0,5
|
2400*1900*2200
|
|
...
|
...
|
...
|
...
|
...
|
...
|
|
Uwaga: Aby uzyskać więcej informacji, prosimy o kontakt z Since Gas System Co., Ltd lub wysłanie wiadomości e-mail bezpośrednio do nas
|
