Suzhou Since Gas System Co.,Ltd
Provide reliable service&products for gas field,push industry civilization progress!
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | SINCE-GAS |
| Orzecznictwo: | CE,ABS,CCS,BV,DNV,ASME,GOST, |
| Numer modelu: | PN |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | <i>The normal packing is wooden box, if export to Europe country.the wooden box will be fumigated.</ |
| Czas dostawy: | 2 miesiące po otrzymaniu zaliczki |
| Zasady płatności: | T/T lub west union, L/C |
| Możliwość Supply: | 1000 zestawów rocznie |
| Nazwa: | Generator azotu PSA | Rodzaj: | Typ membrany |
|---|---|---|---|
| Korzyść: | Niskie zużycie energii | Podanie: | Przemysłowy |
| Nacisk: | 5~10 barów | Punkt rosy: | -70 |
| Czystość: | 95% ~ 99,9995 | Pojemność: | 5~5000Nm3/godz |
| Podkreślić: | Generator azotu PSA typu membranowego,jednostka psa z azotem przemysłowym,jednostka psa z azotem przemysłowym |
||

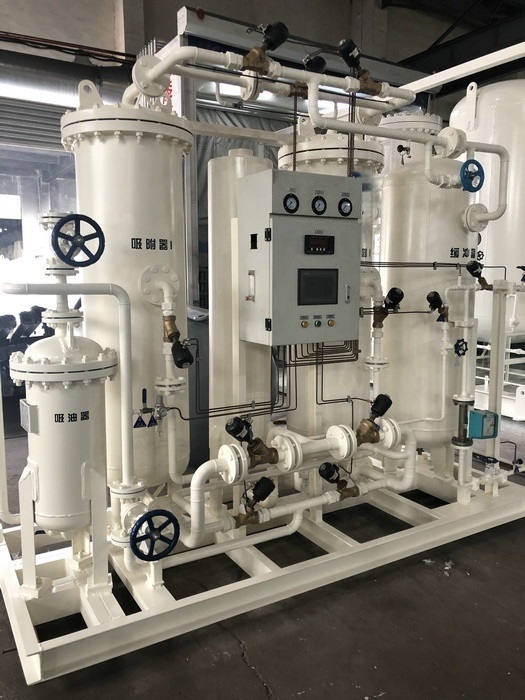

Przemysłowa fabryka azotu PSA, oszczędność energii
Zasada generatora azotu PSA:
Kiedy proces przyjmuje powietrze podnoszące, tlen i azot mają różną szybkość dyfuzji i zdolność absorpcyjną do oddzielania tlenu od azotu na węglowym sicie molekularnym.Kiedy powietrze jest sprężane do 0,8 ~ 1,0 MPa, źródło powietrza wchodzi do wieży absorpcyjnej o zmiennym ciśnieniu w celu separacji po oczyszczeniu w procesie separacji suchej i olejowo-wodnej (filtr).Cząsteczki tlenu są rozpraszane i absorbowane w węglowym sicie molekularnym pod ciśnieniem.Niewchłonięty azot jest odprowadzany z wylotu wieży adsorpcyjnej.Tlen jest desorbowany, odprowadzany i oczyszczany w wieży adsorpcyjnej pod obniżonym ciśnieniem.Ponadto adsorbenty można poddać recyklingowi.
Czym jest technologia PSA?
Technologia PSA to bardzo dojrzała technologia, która istnieje od lat 70. XX wieku.A właściwie tysiące
zakładów PSA obsługuje klientów na całym świecie.Dostarczyliśmy nasze instalacje PSA do klientów w ponad
56 krajów.
Poniżej wyjaśniamy technologię PSA za pomocą prostego schematu procesu.
Powietrze składa się w 78% z azotu i w 21% z tlenu.Technologia generowania azotu PSA działa na
zasada separacji powietrza poprzez adsorpcję tlenu i separację azotu.
Proces adsorpcji zmiennociśnieniowej (PSA azot) obejmuje 2 naczynia wypełnione cząsteczką węgla
Sita (CMS).(patrz zdjęcie poniżej, aby zobaczyć szczegóły statków).
Krok 1: Adsorpcja
Wstępnie przefiltrowane sprężone powietrze przepływa przez jedno naczynie wypełnione CMS.Tlen jest adsorbowany przez CMS
a azot wychodzi jako produkt gazowy.Po pewnym czasie działania CMS wewnątrz tego naczynia „nasyca się tlenem i nie może już adsorbować”.
Krok 2: Desorpcja
Po nasyceniu CMS w naczyniu proces przełącza wytwarzanie azotu do drugiego naczynia,
podczas gdy
dopuszczenie nasyconego złoża do rozpoczęcia procesu desorpcji i regeneracji.Gaz odlotowy (tlen,
węgiel
dwutlenek węgla itp.) jest uwalniany do atmosfery.
Krok 3: Regeneracja
Aby zregenerować CMS w zbiorniku, część azotu jest wytwarzana przez drugą wieżę
wtargnął do tej wieży.Pozwala to na szybką regenerację CMS-a i udostępnienie go użytkownikom
produkcji w kolejnym cyklu.
Cykliczny charakter procesu między dwoma naczyniami zapewnia ciągłą produkcję czystego
Azot.
Dane techniczne:
|
Nie |
Model |
Wydajność (Nm3/godz.) |
Czystość |
Moc (kW) |
Całkowity rozmiar (mm) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
99,9% 99,5% 99% 95% |
0,5 |
1800*1400*1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
99,99% 99,9% 99,5% 99% |
0,5 |
1800*1400*1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
99,99% 99,9% 99,5% 99% |
0,5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
99,99% 99,9% 99,5% 99% |
0,5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
99,99% 99,9% 99,5% 99% |
0,5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
99,99% 99,9% 99,5% 99% |
0,5 |
2400*1900*2200 |
|
25 26 27 28 |
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
99,99% 99,9% 99,5% 99% |
0,5 |
2500*2100*2500 |
|
29 30 31 32 |
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
99,99% 99,9% 99,5% 99% |
0,5 |
2600*2200*2850 |
|
... |
... |
... |
... |
... |
... |
|
Uwaga: Więcej wiadomości prosimy o kontakt z Since Gas System Co., Ltd lub wysłanie e-maila bezpośrednio do nas |
|||||
Parametr techniczny generatora azotu PSA:
Zasób: Powietrze
Ciśnienie: 5-10 barów
Ciśnieniowy punkt rosy: ≤10 stopni
Zawartość oleju ≤0,003 mg/m3
Wymiana powietrza za pomocą azotu i tlenu
Azot produktu
Ciśnienie: ≤9 barów
Normalny punkt rosy pod ciśnieniem: ≤-40 stopni
Czystość: 95% -99,9995%
Wydajność azotu: 5-5000Nm3/H
W ciągu ostatnich 10 lat około 98% starych klientów zdecydowanie wybiera SINCE
